  • 76重载椭圆底板链条环形导轨运送系统产品模子图

  • 76重载椭圆底板链条环形导轨运送系统基本尺寸示图

重载椭圆底板结构环形导轨运送线76-OV2系列
简要介绍：：：

76系列重载椭圆底板链传动环形导轨运送线 ，，应用于重负载 ，，高稳固、高精度要求的中、长距离自动化生产及制造细密循环运送场景中！！！！Ｖ卦赝衷驳装寤沸蔚脊煸怂拖卟方樯！！！！

proico5 服务热线

18928327352

连忙咨询proico6
详细介绍

76系列重载椭圆底板链条环形导轨运送线 ，，应用于重负载 ，，高稳固、高精度要求的中、长距离自动化生产及制造细密循环运送场景中！！！！


重载椭圆底板结构环形导轨运送线76-OV2系列(图1)


重载椭圆底板结构环形导轨运送线结构特点：：：

○ 形状-椭圆形

○ 底板基座结构

○ 细密链式传动

○ 重载V型导轨

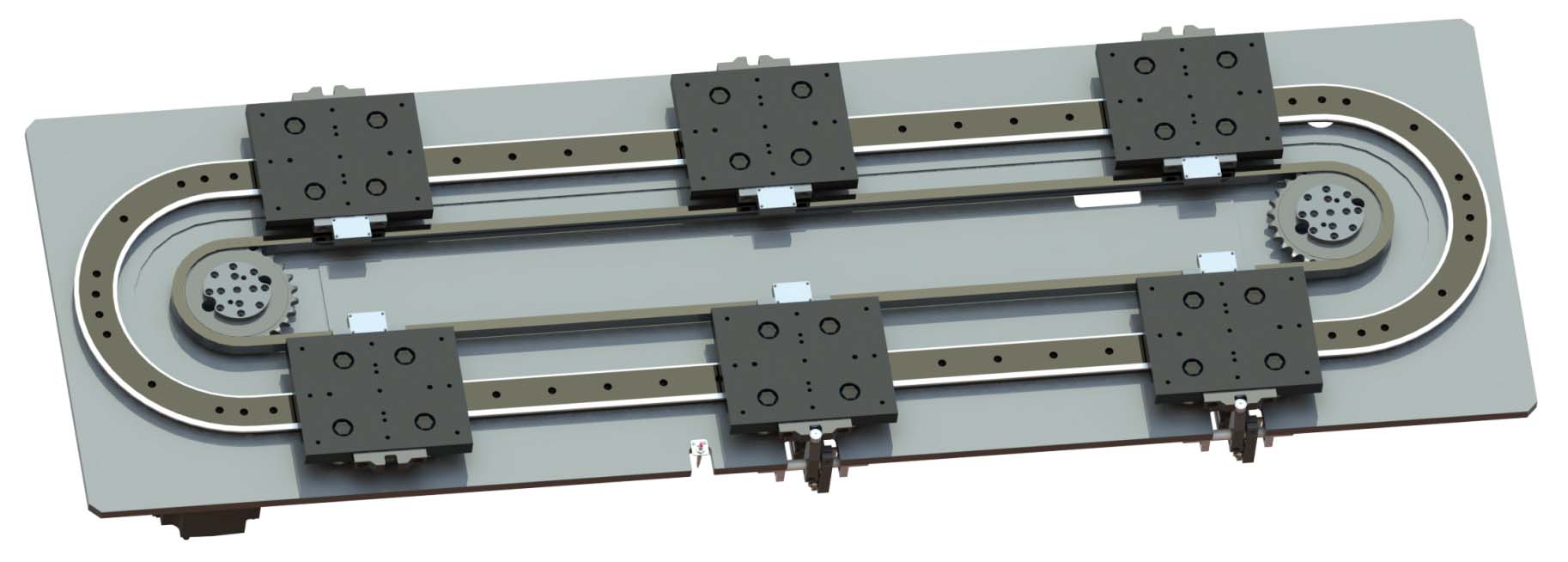

重载椭圆底板结构环形导轨运送线76-OV2系列(图2)


重载椭圆底板结构环形导轨运送线应用特点：：：

○ 长距离运送,周长可达100米以上

○ 重载运送,单个滑块最大负载200 kg

○ 间歇工位运行,可多段速自由切换

○ 重复定位精度士0.05~+0.5mm可选定制



非标定制注重事项

*最小工位间距420mm,可选12A/16A等规格链条

*最小圆弧直径500mm,最大圆弧直径1560mm

*常用圆弧直径468-800mm,尺寸样式,可参考我司《GMP产品手册》

*速率与负载、环轨巨细、偏载巨细有关




(图1)

(图2)

(图3)
