椭圆底板链传动环形导轨运送线应用于轻载高速高精度要求的自动化生产及制造细密循环运送场景！！。25系列链传动环形导轨运送线，，，精度高，，，结构特点、应用特点及定制事项介绍！！。
服务热线
18928327352

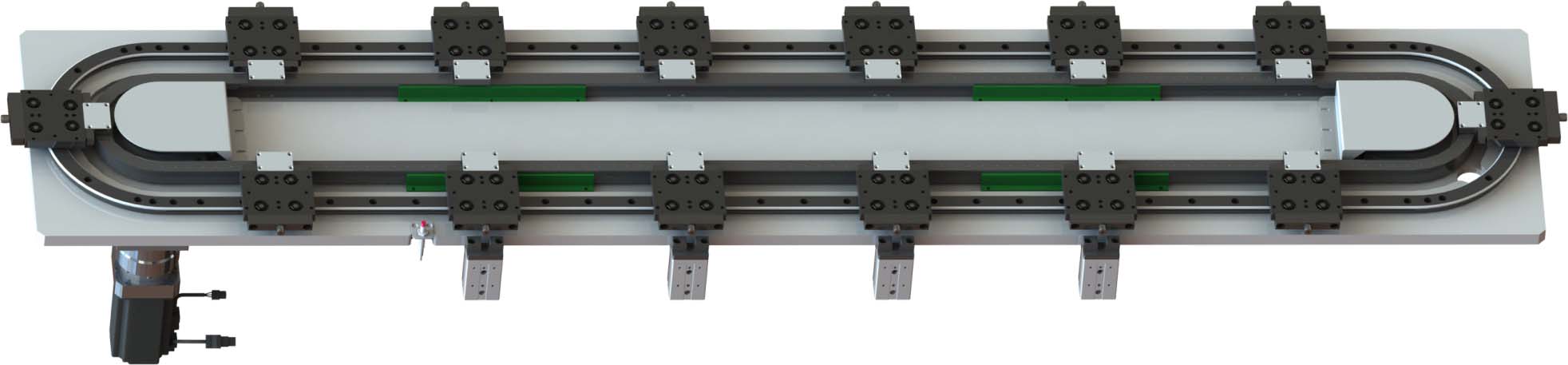

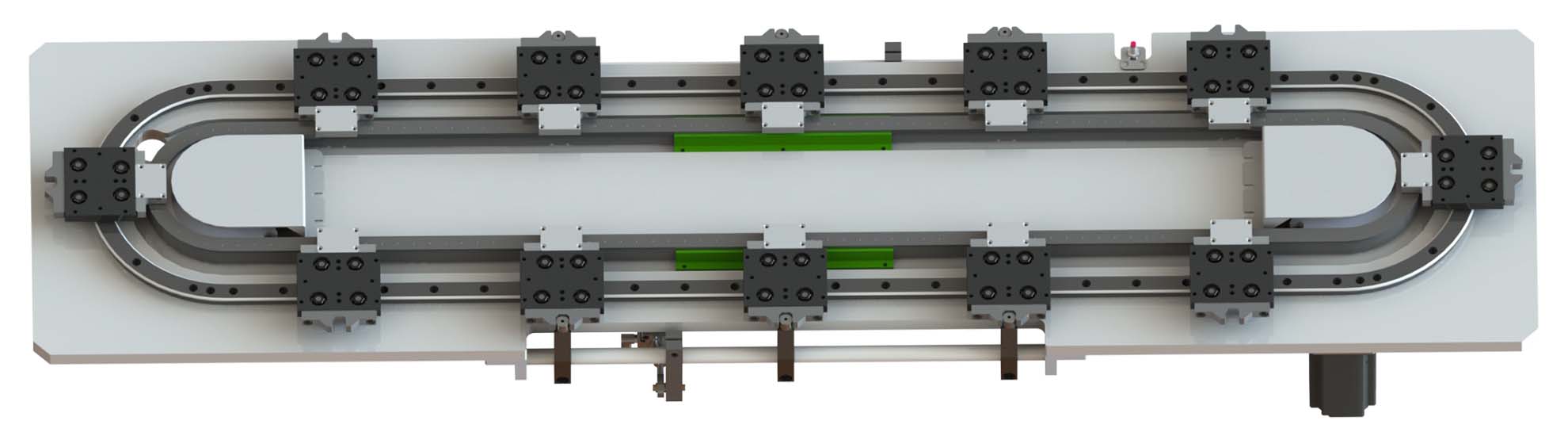

椭圆底板链传动环形导轨运送线应用于轻载高速高精度要求的自动化生产及制造细密循环运送场景！！。
○ 形状-椭圆形
○ 底板结构

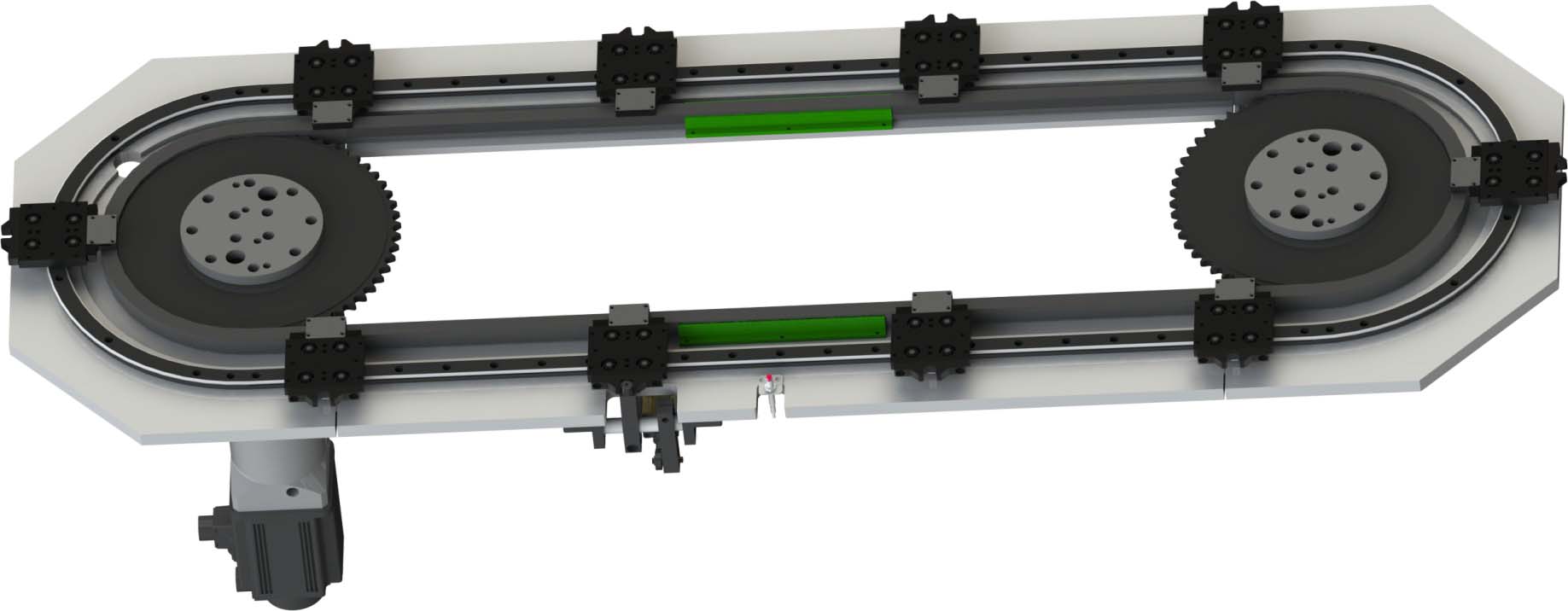

○ 链条传动
○ 伺服驱动
○ 长距离运送,周长可达100米以上
○ 轻载运送,单个滑块最大负载25 kg
○ 可间歇工位运行,多段速自由切换
○ 重复定位精度士0.05~+0.5mm可选定制
○ 滑座:可选用钢质或铝质优质质料举行细密加工,经由严酷的质量控制及精湛的调装工艺,可使滑座在X-Y-Z偏向精度抵达HP级,即≤士0.05mm
非标定制注重事项

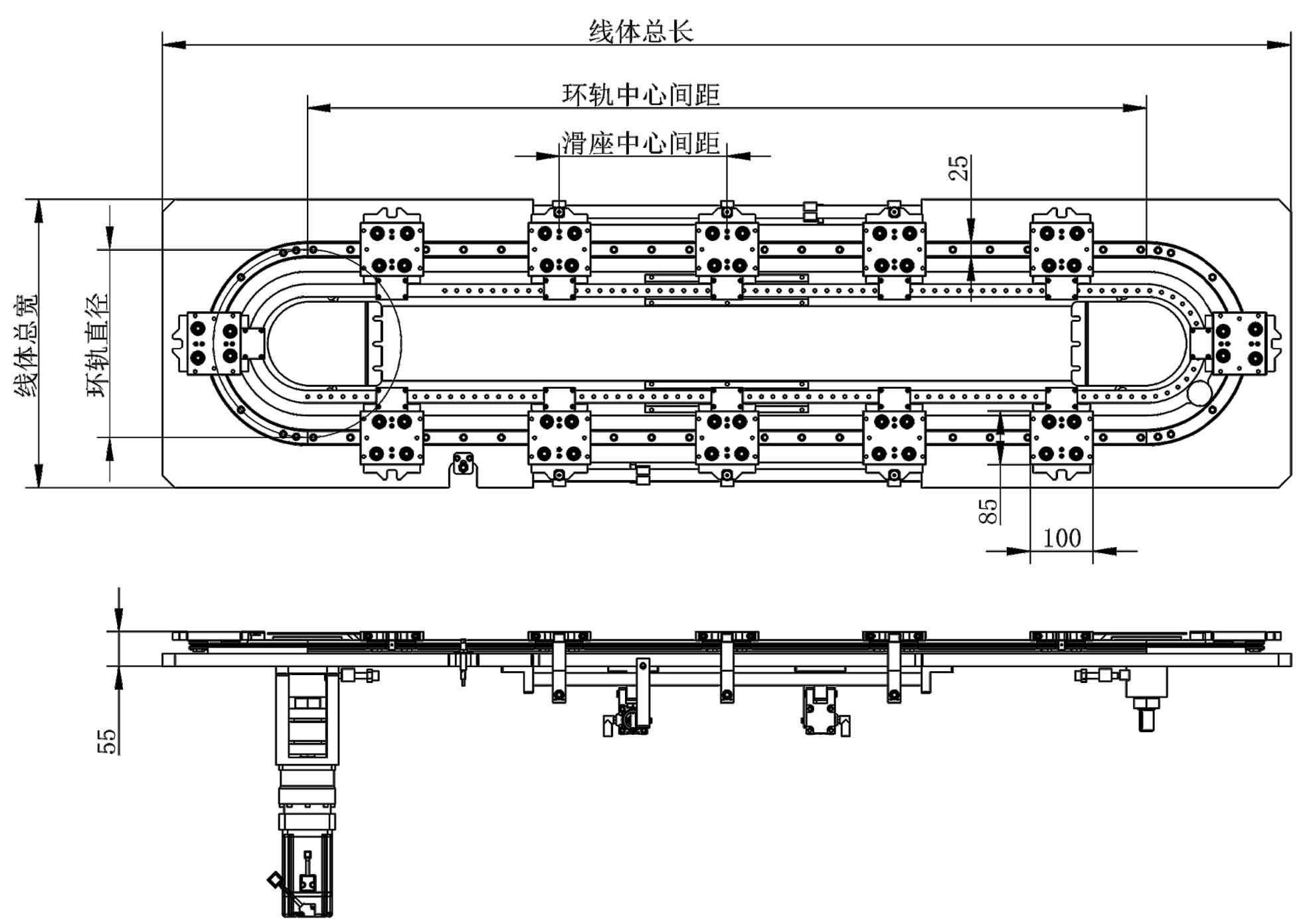

* 最小工位间距114.3mm,可选 8A/10A/12A等规格链条,间距为链节的双数倍
* 最小圆弧直径200mm,最大圆弧直径1560mm
* 常用圆弧直径255-600mm,转弯圆弧直径尺寸,可参考我司《GMP产品手册》
* 速率与负载、环轨巨细、偏载巨细有关
* 可定制吊装式环形导轨运送、偏载或有倾角应用的环形导轨运送系统
