  • 中载椭圆型材链条环形导轨运送系统

  • 中载椭圆型材链条环形导轨运送系统-基本尺寸示图

中载椭圆型材链传动环形导轨运送线44-OV2系列
简要介绍：

44系列中载椭圆型材链条环形导轨运送线应用于中等负载,高速高精度要求的自动化生产及制造场景中。。中载OV2系列环形导轨运送线，，负载能力强，，精度高。。其运送系统结构特点、、应用特点及定制事项介绍。。

proico5 服务热线

18928327352

连忙咨询proico6
详细介绍

44系列中载椭圆型材链条环形导轨运送线应用于中等负载,高速高精度要求的自动化生产及制造场景中。。

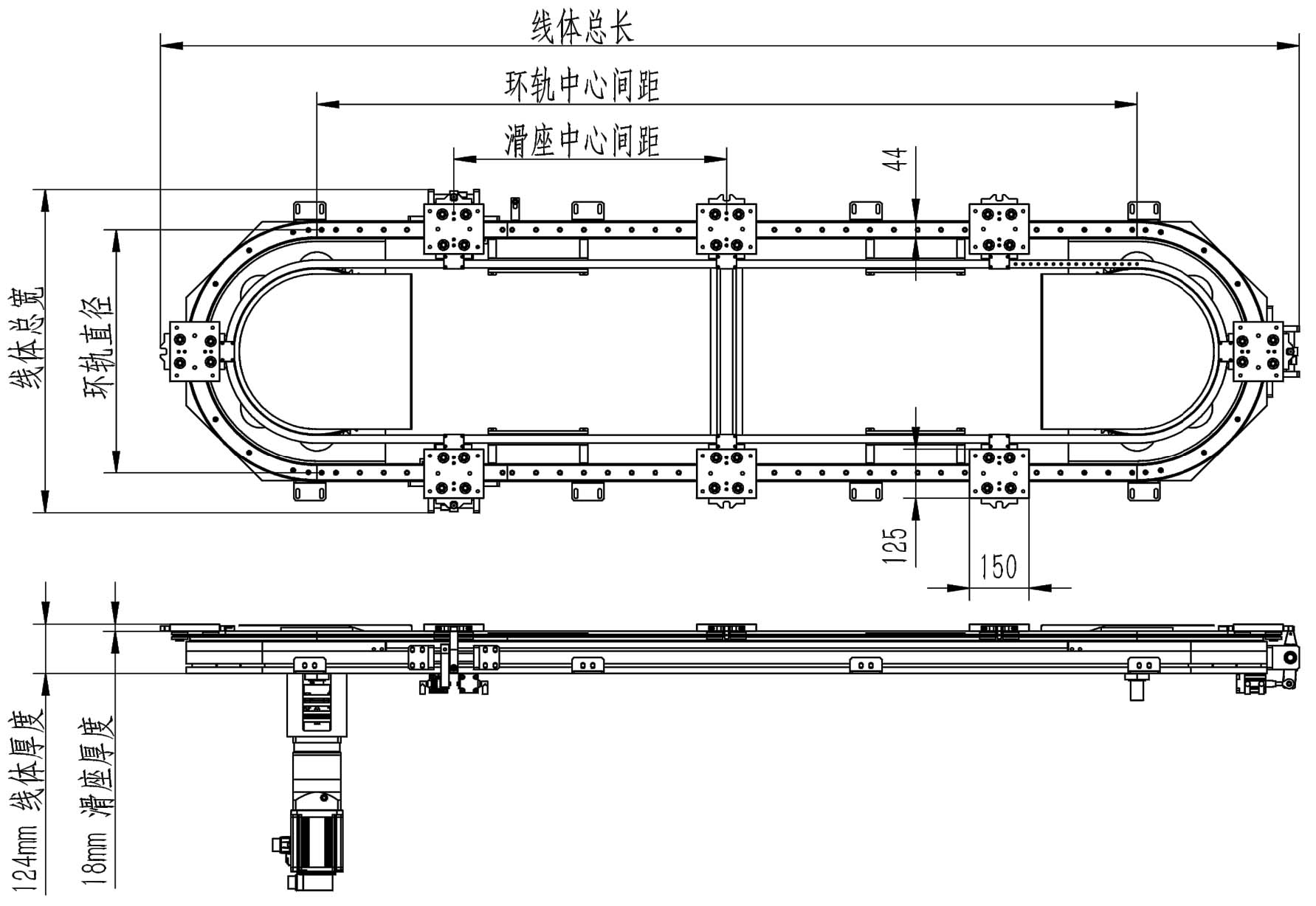

中载椭圆型材链传动环形导轨运送线44-OV2系列(图1)

中载椭圆型材链条环形导轨运送线结构特点：

○ 形状-椭圆形

○ 型材框架结构

○ 细密链条传动

○ 中载V型导轨



中载椭圆型材链条环形导轨运送线应用特点：

○ 长距离运送,周长可达100米以上

○ 中等负载运送,稳固性好,单个滑块最大负载30kg

○ 可间歇工位运行,多段速自由切换

○ 重复定位精度士0.05~士0.5mm可选定制

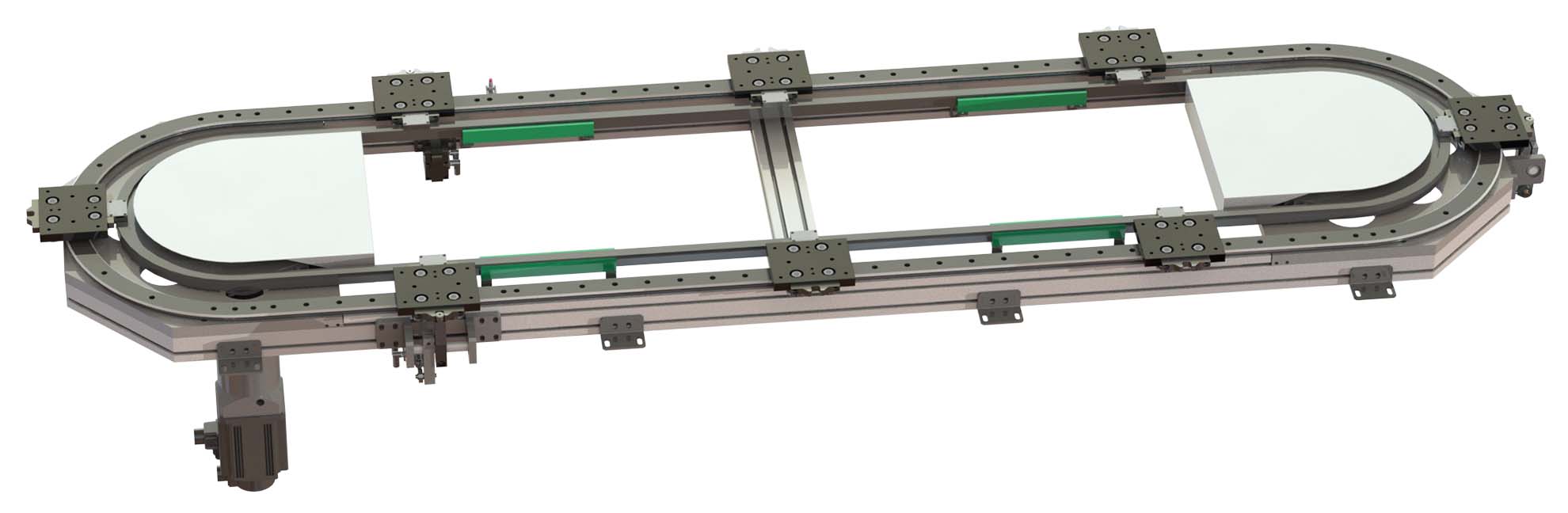

中载椭圆型材链传动环形导轨运送线44-OV2系列(图2)


非标定制说明

*速率与负载、、环轨巨细、、偏载巨细有关

*凭证应用状态,链条可选12A/16A等规格,12A应用较多

*很是用圆弧直径的环形导轨属于很是备定制,货期稍长

*标准最小工位间距190mm,工位间距与链节长度有关,为双数倍链节长度

*常用圆弧直径468-800mm,转弯圆弧直径尺寸,可参考我司《GMP产品手册》



(图1)

(图2)

(图3)
